單節鋰電充電IC
5.5V 2000mA,單節鋰電池充電管理芯片
概述
這是一款具有恒流恒壓充電模式的鋰電池充電管理芯片。適用于單節4.2V鋰電池進行快速高效地充電。其采用電流模式 PWM 降壓型開關控制結構;內置防倒灌功能,所以實際應用不需要輸入端接二極管防倒灌;芯片內置過壓保護功能,當芯片的VIN 電壓超過6V 之后,芯片關閉,此時芯片的VIN 端可耐壓10V。 通過外部電阻設定出高精度的充電電流;內部由分壓電阻和精準的參考電壓將電池的浮充電壓設定在4.2V,同時具有高達±1%的精度。當無輸入電源時芯片會自動進入低電流休眠模式,電池的漏電流低至1μA。當充電周期結束后,如果單節電池電壓降到4.1V 后,芯片將自動重新對電池進行充電。
產品特點
●工作電源輸入:4.7-5.5V
●最大2000mA,可編程充電電流

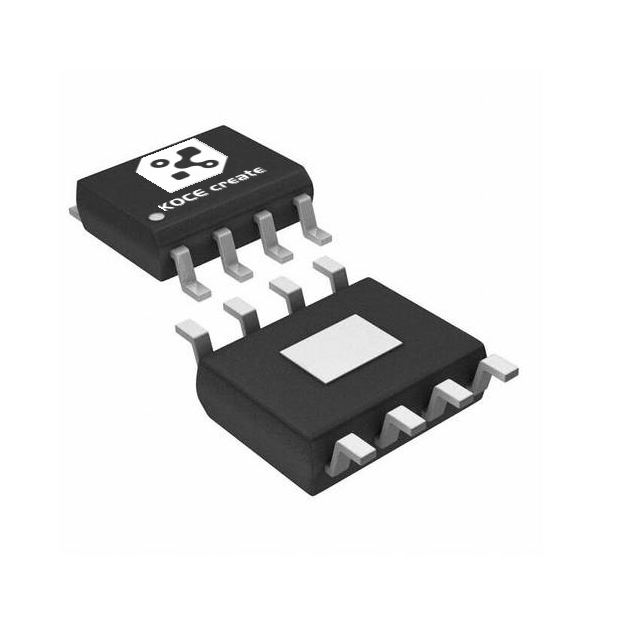

●產品封裝:采用 ESOP8 封裝。
產品應用
●手持設備,
●便攜式筆記本電腦,
●移動電源、充電寶,
●便攜式設備、各種充電器等。
以下參數僅供參考,請具體查詢對應規格書,索取資料請聯系我們銷售人員,我們將熱情為您服務!
充電類別 | 輸入電壓 | 浮充電壓 | 充電電流 | 靜態電流 | 精度 | 狀態指示 | 封裝 |
---|---|---|---|---|---|---|---|
單節鋰電池 | 4.7-5.5V | 4.2V | 2000mA | 24uA | 1% | 單燈 | ESOP8 |
