異步升壓IC
18V 700mA, 800KHz升壓芯片
概述
這款DC/DC升壓轉換芯片是采用PWM工作模式。啟動輸入電壓最低2.2V;輸出電壓可調,最高20V;振蕩頻率為 800KHz(典型值)。有內置4.5A開關晶體管,其組成 DC/DC 升壓電路外圍電路簡單。
產品特點
●輸入電壓范圍:2.5V-5.0V
●輸出電壓:18V 700mA (5V輸入)
●效率高達:88%

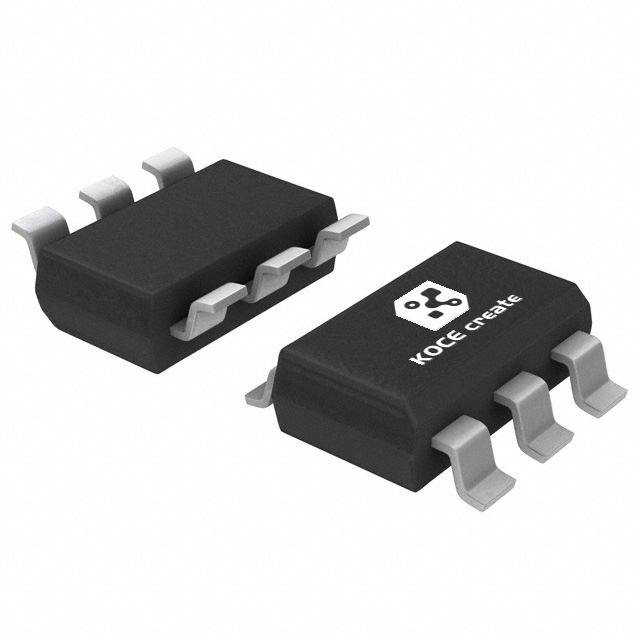

●產品封裝:SOT23-6
產品應用
●LCD偏置電壓,
●移動電源等數碼產品,
●機頂盒等通訊產品,
●電動玩具等便攜式設備的電源部分,
●可以應用于單節鋰電升壓5V,1.5A以內;
或者2節干電池升壓3.3V,3.6V,5.0V輸出電流1A以內。
以上參數僅供參考,具體數據請查閱相關規格書,索取資料請聯系相關銷售人員,我們將熱情為您服務!
以下參數僅供參考,請具體查詢對應規格書,索取資料請聯系我們銷售人員,我們將熱情為您服務!
輸入電壓(V) | 輸出電壓(V) | 輸入電流 | 輸出電流 | 靜態電流 | 轉換效率 | 封裝 |
---|---|---|---|---|---|---|
2.5-5.0 | ADJ,最大20V | 4.5A | 1500mA | 630uA | 88% | SOT-23-6 |
