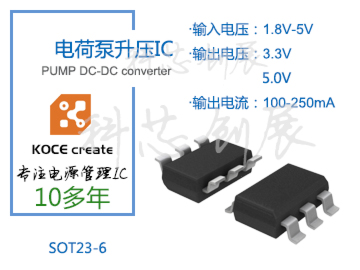

電荷泵升壓IC
電荷泵升壓型轉換芯片
概述

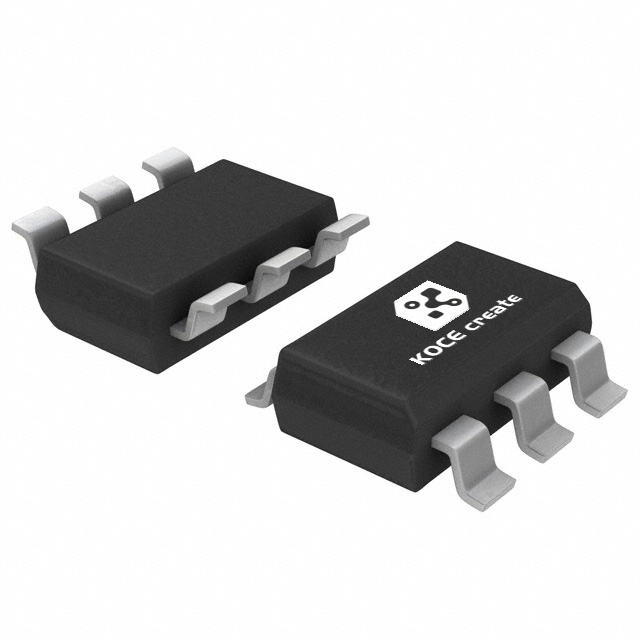

這是一款低噪聲,1.2MHz或者400KHz固定頻率的電容式電壓倍增器。如果負載電流小于45mA時,輕負載模式將會啟動。3.3V輸出的最小只需1.8V的輸入電壓(2節堿性電池)即可提供3.3V的固定輸出。5.0V輸出的最小只需 2.7V的輸入電壓(單節鋰電)即可提供5.0V 的固定輸出。它有恒頻率運行在各負載等級的特征。內置的軟啟動電路可防止啟動時的電流過沖。熱關機和電流限制電路可以讓芯片避免從VOUT至地的短路。高開關頻率的使用最大限度的縮小了芯片的面積,從而允許使用微小的陶瓷電容。關斷時,負載從輸入端斷開,并且靜態電流被降至<1μA。采用 SOT23-6 封裝。
產品特點
● 固定輸出電壓: 3.3 V, 3.6V,5.0V
● 輸入電壓范圍: 1.8V~3.3V(3.3V輸出)
2.7~5.5V(5.0 V輸出)
● 輸出電流: 150 mA (3.3 V輸出)
250 mA (5.0V輸出)
● 恒頻率運行在各負載等級
● 1.2MHz或者400KHz恒定頻率
● 從輸入端關斷負載
● 靜態關斷電流<1 μ A
● 短路和溫度保護
● SOT23-6L封裝
產品應用
● 兩節堿性電池至3.3V,3.6V,單節鋰電升至5V
● USB 端口驅動
● 白光 LED
● 手持設備
以上參數僅供參考,具體數據請查閱相關規格書,索取資料請聯系相關銷售人員,我們將熱情為您服務!
以下參數僅供參考,請具體查詢對應規格書,索取資料請聯系我們銷售人員,我們將熱情為您服務!
輸出電壓 | 輸入電壓 | 最大電流 | 靜態電流 | 振蕩頻率 | 保護功能 | 封裝 |
---|---|---|---|---|---|---|
1.0V | 1-4.4V | 0.6V | 500mA | 260uA | 94% | SOT23-6 |
啟動電壓 | 輸入電壓 | 保持電壓 | 最大電流 | 靜態電流 | 轉換效率 | 封裝 |
---|---|---|---|---|---|---|
1.0V | 1-4.4V | 0.6V | 500mA | 260uA | 94% | SOT23-6 |
