同步升壓IC
概述
這是一系列高效、低功耗、帶有使能真關斷及短路保護功能的PFM 控制同步升壓DC-DC 轉換器。內置使能真關斷功能,使能關斷時,輸入輸出真正斷開,系統消耗電流極低,且具有短路保護功能,提高設備使用周期和可靠性。芯片0.9V 輸入時可啟動輸出3.3V 電壓帶1mA 以上負載。適合應用單節堿性、鎳氫干電池供電設備。同步升壓,SOT23-5 封裝,外圍僅需要四個元件,就可以完成低輸入電池電壓升壓到所需的工作電壓。
特點
? 工作頻率:320KHz
? 輸出電壓:3V,3.3V,5.0V
? 低起動電壓:0.9V(1mA)
? 輸出精度:優于±2.0%
? 高效率:93%
? 輸出電流:大于300mA
? 低靜態電流:7.5uA
? 使能真關斷
? 短路保護

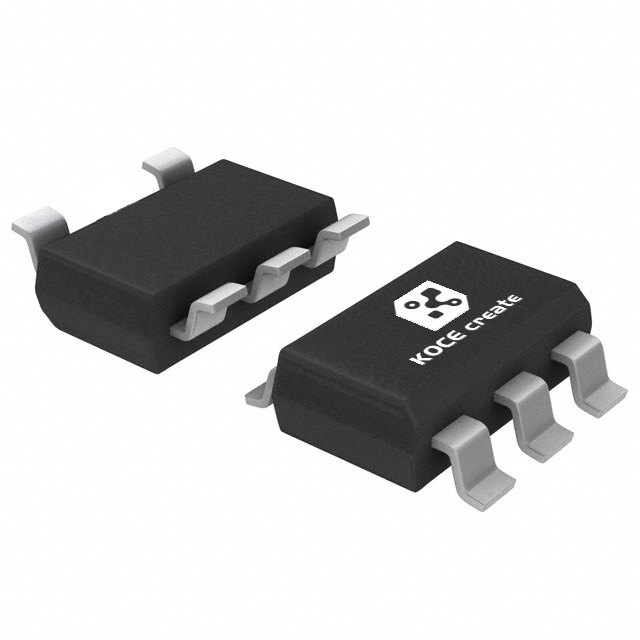

? 封裝尺寸:SOT23-5
應用
? 數碼相機、LED 手電筒、LED 燈、血壓計、遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、汽車防盜器、充電器、VCR、
PDA 等手持電子設備;
? 1-3 節干電池供電、單節鋰電供電的電子設備。
以下參數僅供參考,請具體查詢對應規格書,索取資料請聯系我們銷售人員,我們將熱情為您服務!
啟動電壓(V) | 輸出電壓(V) | 精度 % | 輸出電流 | 靜態電流 | 轉換效率 | 封裝 |
---|---|---|---|---|---|---|
0.9 | 3.0V,3.3V,5.0V | 2.0 | 100-300mA | 7.5uA | 93% | SOT-23-5 |
