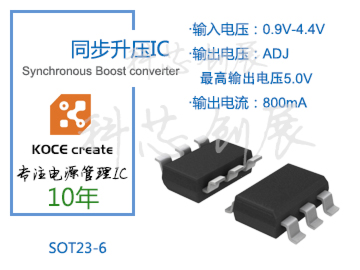

同步升壓IC
500mA,1.4MHz升壓芯片
概述
這款DC/DC同步升壓轉換芯片是采用CMOS 工藝制造,PWM開關型。啟動電壓1.0V和低至0.6V的保持電壓,輸出電壓從 2.5V~5.0V,振蕩頻率為 1.4MHz(典型值)。內置的同步開關管可極大降低開關管上的損耗,使效率最高可達94%。外電路只需接5個外圍元件:一只電感、2只電阻和兩只電容,可以不用肖特基二極管,非常適合于便攜式設備應用的場合。
產品特點
●工作電壓范圍:1.0V-4.4V
●輸出電壓:2.5V-5.0V
●工作效率:94%

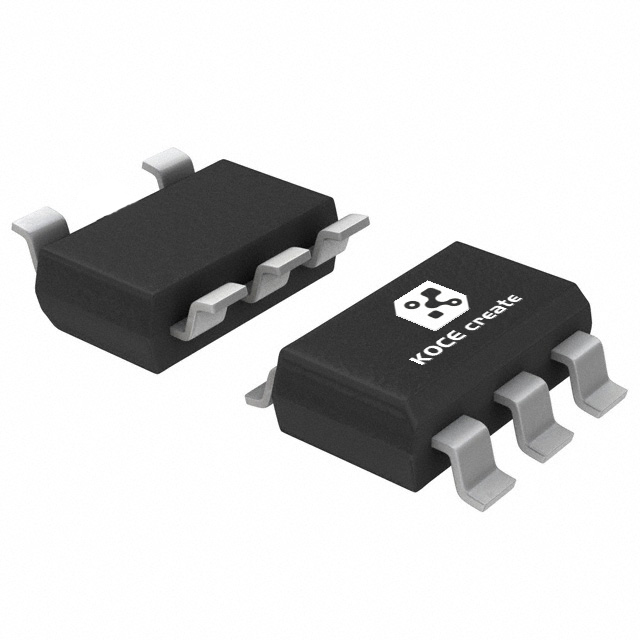

●產品封裝:SOT23-6
產品應用
●無線鼠標、無線鍵盤等電腦周邊產品,
●照相機、攝象機、VCR、PDA等數碼產品,
●手持電話、手機等通訊產品,
●電動玩具等便攜式設備的電源部分。
以上參數僅供參考,具體數據請查閱相關規格書,索取資料請聯系相關銷售人員,我們將熱情為您服務!
以下參數僅供參考,請具體查詢對應規格書,索取資料請聯系我們銷售人員,我們將熱情為您服務!
啟動電壓 | 輸入電壓 | 保持電壓 | 最大電流 | 靜態電流 | 轉換效率 | 封裝 |
---|---|---|---|---|---|---|
1.0V | 1-4.4V | 0.6V | 500mA | 260uA | 94% | SOT23-6 |
