異步升壓IC
300mA,100KHz升壓芯片
概述
這系列DC/DC升壓轉換芯片是采用CMOS 工藝制造,PFM開關型,改善了開關電路固有的噪聲問題,減小對周圍電路的干擾和輸出紋波。啟動電壓0.9V和低至0.8V的保持電壓,6uA的低靜態電流,輸出電壓從 2.0V~7.0V,振蕩頻率為 100KHz(典型值)。有內置開關晶體管,其組成 DC/DC 升壓電路只需接三個外圍元件:一只肖特基二極管、一只電感和一只電容。如果需要更大的輸出電流,可以使用外置開關晶體管滿足產品需要。如果對電壓值有特殊的要求,常有的固定電壓輸出沒有需要的電壓值,可以選擇使用輸出電壓可調型,根據需求設置輸出電壓。
產品特點
●工作電壓范圍:0.8V-8V
●輸出電壓精度:±2.5%
●工作效率:85%

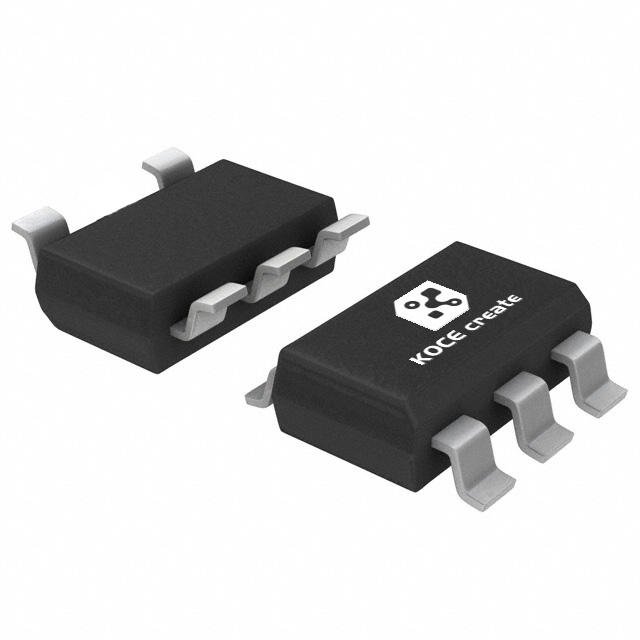

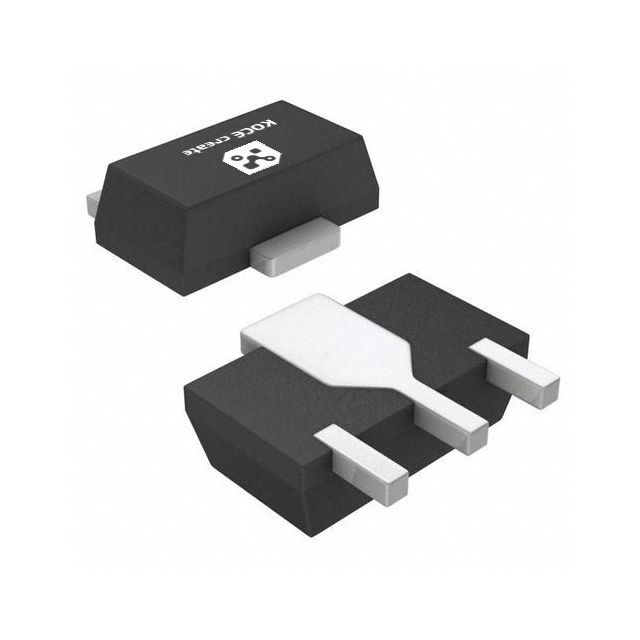

●產品封裝:SOT23,SOT89
產品應用
●無線鼠標、無線鍵盤等電腦周邊產品,
●照相機、攝象機、VCR、PDA等數碼產品,
●手持電話、手機等通訊產品,
●電動玩具等便攜式設備的電源部分。
以上參數僅供參考,具體數據請查閱相關規格書,索取資料請聯系相關銷售人員,我們將熱情為您服務!
以下參數僅供參考,請具體查詢對應規格書,索取資料請聯系我們銷售人員,我們將熱情為您服務!
啟動電壓(V) | 輸出電壓(V) | 精度 % | 輸出電流 | 靜態電流 | 轉換效率 | 封裝 |
---|---|---|---|---|---|---|
0.9 | 2.7-5.6V | 2.5 | 100-300mA | 6uA | 85% | SOT-89-3,SOT-23-3/5 |
